Redutor excêntrico da tubulação de Inconel, redutor concêntrico da solda de extremidade do aço de liga

Descrição de produto

Os redutores que da tubulação de aço a extremidade transversal soldou os encaixes ligam os redutores excêntricos de aço dos redutores concêntricos de Inconel Incoloy

Lista da especificação

Um redutor da tubulação de aço é um componente usado nos encanamentos para reduzir seu tamanho de grande ao furo pequeno do acordo ao diâmetro interno. O comprimento da redução aqui é igual a uma média dos diâmetros menores e maiores da tubulação. Aqui, o redutor pode ser usado como um difusor ou um bocal. O redutor ajuda em encontrar o encanamento existente de tamanhos variados ou do fluxo hidráulico dos sistemas tranquilos.

O uso de um redutor de aço é realizado nas fábricas e nos centrais elétricas químicos. Faz o sistema tranquilo seguro e compacto. Protege o sistema tranquilo de qualquer tipo do impacto adverso ou da deformação térmica. Quando está no círculo da pressão, impede de qualquer tipo de escapamento e é fácil instalar. O níquel ou para cromar redutores revestidos estende a vida do produto, útil para linhas altas do vapor, e impede a corrosão.

Tipos do redutor

Há dois tipos de redutor, de redutor concêntrico e de redutor excêntrico.

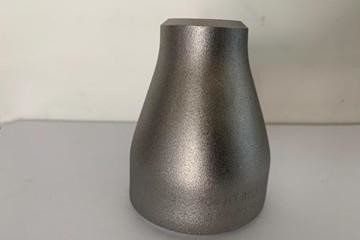

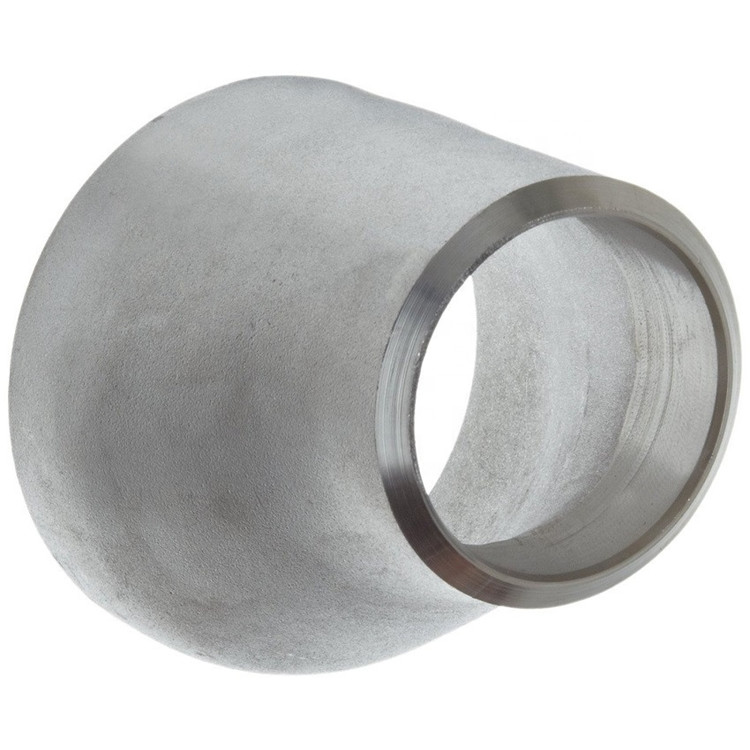

Redutor concêntrico

Este redutor consiste nos encaixes simétricos e cônicos que ampliam ou reduzem o diâmetro ingualmente sobre a linha do centro. Para um exemplo, quando 1" transições da tubulação tubulação ao ¾”, a seguir a parte superior ou a parte inferior da tubulação não permanecer ao nível. É amplamente utilizado quando único ou mudanças múltiplas do diâmetro.

Redutor excêntrico

Um encaixe cònicamente dado forma que reduza ou amplie o diâmetro, mas não é simétrico sobre a linha do centro. Isto é usado em sistemas da tubagem reduzindo o diâmetro de uma tubulação de um tamanho ao tamanho maior ou pequeno.

As escalas dos tipos de conexão diferentes, redutor da tubulação podiam ser classificadas com o redutor do redutor da solda do soquete e da solda de extremidade.

O redutor da solda do soquete igualmente chamou a inserção da solda do soquete, tem três tipos 1, 2 e 3. padrões de fabricação cumprem a ASME B16.11.

A solda do soquete resiste o ½ da força da soldadura de extremidade, assim que é usada para as tubulações de pequeno diâmetro que possuem um diâmetro de NPS 2 ou menos. A solda de extremidade tem a boa força, porque é apropriado para os encanamentos da alta pressão e da temperatura.

Extremidades do redutor da solda de extremidade no plano ou chanfrado, fabricado de acordo com ASME B16.9 e processo de solda que concordam ASME B16.25.

Lugar de origem: China

Os redutores da tubulação entram redutores concêntricos e redutores excêntricos. São feitos do aço carbono, o aço de aço de liga, de aço inoxidável, baixa da temperatura ou o aço do elevado desempenho, etc.

Nome do produto: Redutor concêntrico/excêntrico

Tamanho: ″ de 1/2 – 72 ″

Cotovelo sem emenda: ″ DN15~DN600 do ″ ~24 de 1/2

Cotovelo soldado: 4 ″ DN150~DN1800 do ″ ~72

Parede Thinkness: sch10, sch20, sch30, STD, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, STD, sch5s, sch20s, sch40s, sch80s

Espessura máxima: 120mm

Padrão: ANSI B16.9/16,28, ASTM A53/A106, API 5L, ASME B36.10M-1996, DIN2605/2615/2616, JIS P2311/2312

Material: Aço carbono, aço de liga, de aço inoxidável

Tratamento de superfície: Óleo transparente, óleo preto da oxidação-prova ou quente galvanizados.

Desenho com dados:

Dimensões dos redutores do ANSI /ASME B16.9, carta concêntrica Buttweld das dimensões do redutor, Buttweld excêntrico

Encaixes de tubulação sem emenda excêntricos concêntricos do redutor de JIS SCH STD

Encaixes de tubulação sem emenda excêntricos concêntricos do redutor de SCH STD

Descrição do produto

O redutor é um encaixe de tubulação usado para o diâmetro da tubulação. O processo de formação de uso geral está reduzindo o diâmetro que pressiona, expandindo o diâmetro que pressiona ou que reduz o diâmetro mais o diâmetro de expansão que pressiona, e carimbar a formação pode igualmente ser usado reduzindo as tubulações do diâmetro de determinadas especificações.

a. Redução de diâmetro/formação expansão do diâmetro

A redução de diâmetro que forma o processo das cabeças pequenas e pequenas é pôr uma placa do tubo com o mesmo diâmetro que o grande fim do pequeno e as cabeças pequenas em uma formação morrem, e pressionam o tubo no sentido axial para fazer o movimento do metal ao longo da cavidade e do psiquiatra de molde na forma. De acordo com o tamanho do diâmetro reduzido do redutor, é dividida na único imprensa que forma ou que forma múltiplo da imprensa.

b. Carimbo e formação

Além do que o uso das tubulações de aço como as matérias primas para produzir as cabeças pequenas e pequenas, algumas especificações das cabeças pequenas e pequenas podem igualmente ser produzidas pelo processo de carimbo das placas de aço. A forma do perfurador usado tirando é projetada com referência ao tamanho da superfície interna da cabeça do tamanho, e a placa de aço anulada é perfurada e esticada com o perfurador.
