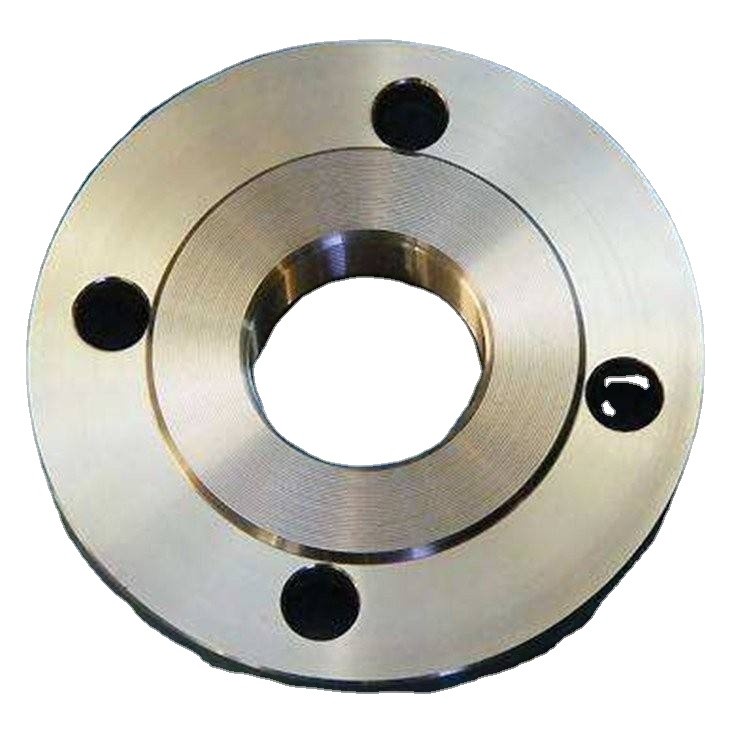

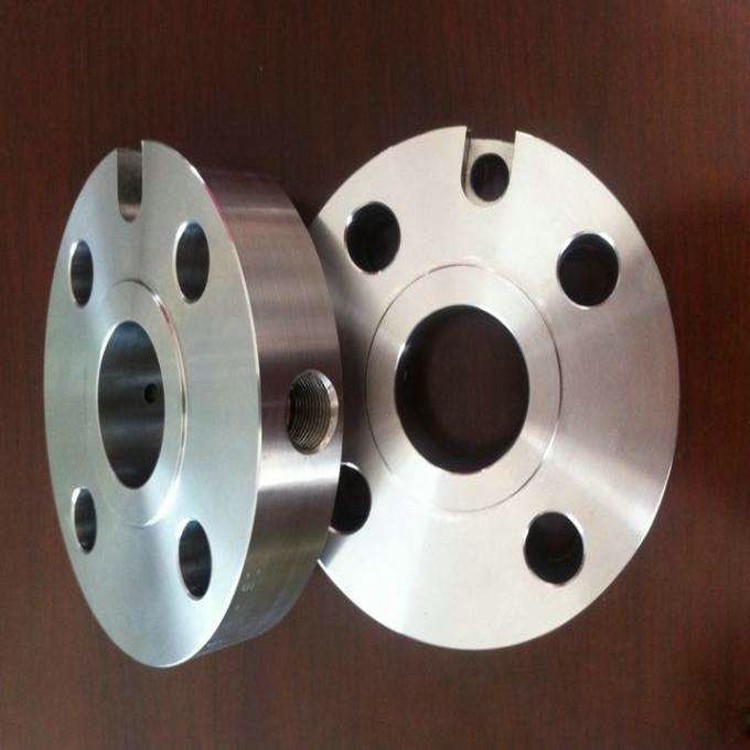

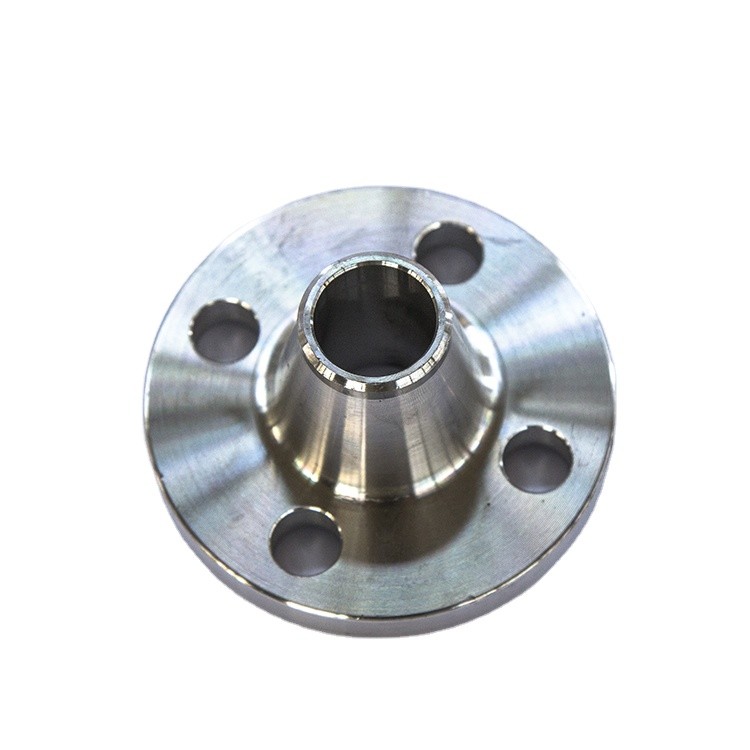

A tubulação de alta pressão forjada flangeia a classe 300 da classe 150 de Asme B16.5 904l

Descrição de produto

As flanges de alta pressão da tubulação classificam 150/300/600/900/1500 de flange de aço inoxidável forjada Asme B16.5 904l

De aço inoxidável austenítico super (placa 904L de aço inoxidável) é um de aço inoxidável austenítico altamente ligado com índice de carbono muito baixo. Tem a boa resistência de corrosão no ácido sulfúrico diluído e é projetado especialmente para ambientes com condições ásperas da corrosão. Tem o índice alto do cromo e o suficiente índice do níquel. A adição de cobre fá-lo tem a resistência ácida forte, resistência especialmente alta à corrosão de fenda do cloreto e à corrosão de esforço que racham-se, e não é fácil de aparecer picada e rachamento. A capacidade da corrosão é levemente melhor do que outras categorias de aço, e tem a boas maquinabilidade e capacidade de soldadura, e pode ser usada para embarcações de pressão.

categoria
Categoria chinesa: 00Cr20Ni25Mo4.5Cu

Número alemão do sinal: 1,4539

NÚMERO AMERICANO: N08904

Padrão europeu: 904L

Produto químico composition% de 904L de aço inoxidável

C≤0.03, Si≤1.00, Mn≤2.00, P≤0.035, S≤0.03, Ni: 23.0-25.0, Cr: 18.0-20.0,

Mo: 3.0-4.0, Cu: 4.0-5.0.

desempenho
Liga e circunstância: 926,

Resistência à tração (Rm N/mm2): 490,

Força de rendimento (RP0.2N/mm2): 216,

Alongamento A5 %: 35.

Densidade: 8.24g/cm3

uso
Petróleo, equipamento petroquímica, tal como reatores no equipamento petroquímica, etc.

* equipamento do armazenamento e de transporte para o ácido sulfúrico, tal como permutadores de calor, etc.

* o dispositivo da dessulfuração de gás de conduto do central elétrica é usado principalmente no corpo da torre, no conduto, na placa da porta, nas partes internas, no sistema de pulverizador, etc. da torre de absorção. * purificadores e fãs em sistemas de tratamento ácido orgânicos.

dispositivos do tratamento do *Seawater, permutadores de calor do seawater, equipamento da indústria de papel, ácido sulfúrico, equipamento ácido nítrico, produção de ácido, indústria farmacêutica e o outro equipamento químico, embarcações de pressão, equipamento do alimento.

plantas *Pharmaceutical: centrifugadores, reatores, etc.

alimento *Plant: frascos do molho de soja, cozinhando o vinho, os frascos de sal, o equipamento e os molhos.

Modelo material de harmonização da solda: elétrodo (E385-16/17), fio de solda (ER385).

a placa 904L de aço inoxidável é amplamente utilizada e tem a boa resistência de corrosão, a resistência térmica, a força da baixa temperatura e propriedades mecânicas; boa funcionalidade quente tal como o carimbo e a dobra, nenhum tratamento térmico que endurece o fenômeno. Amplamente utilizado em artigos do agregado familiar (utensílios de mesa 1 e 2), armários, encanamentos internos, aquecedores de água, caldeiras, banheiras, peças de automóvel, dispositivos médicos, materiais de construção, produtos químicos, indústria alimentar, agricultura, peças do navio.

Precauções
1 desempenho de solda

Como de aço inoxidável geral, 90 4 eu posso ser soldado por uma variedade de métodos de solda. Os métodos de solda os mais de uso geral são soldadura de arco manual ou o gás inerte protegeu a solda. O metal do elétrodo ou do fio é baseado na composição do metal baixo e tem uma pureza mais alta. O índice do molibdênio é mais alto do que aquele do metal baixo. O pré-aquecimento não é exigido geralmente antes de soldar, mas em operações exteriores frias, a fim evitar a condensação do vapor de água, as junções ou as áreas adjacentes podem ser aquecidas uniformemente. Note que a temperatura local não deve exceder o ℃ 100, de modo a para não causar a aglomeração do carbono e para não causar a corrosão intergranular. Ao soldar, é aconselhável usar a velocidade de solda rápido pequena da linha energia, contínuo e. Geralmente, nenhum tratamento térmico é exigido após a solda. Se o tratamento térmico é exigido, deve ser aquecido a 1100~1150℃ e então ser refrigerado rapidamente.

Maquinabilidade 2

As características fazendo à máquina de 904L são similares àquelas de outros aços inoxidáveis austeníticos, e há uma tendência para a ferramenta que cola e para trabalhar o endurecimento durante fazer à máquina. O ângulo de ancinho positivo cimentou ferramentas de carboneto deve ser usado, e o óleo vulcanizado e desinfectado é usado como o corte do líquido refrigerante. O equipamento e o processo devem ser baseados nos locais de reduzir o endurecimento de trabalho. Durante o processo de corte, a velocidade e uma quantidade de corte lentas da alimentação devem ser evitadas.

3. Processo de produção

Como um material resistente à corrosão de uso geral, a folha 904L de aço inoxidável pode ser laminada para obter os produtos de capacidade elevada, que podem ser usados em muitos campos que incluem o equipamento da indústria alimentar, os utensílios da cozinha e indústrias eletrônicas. O uso de cada campo é diferente, e as exigências de desempenho de 904L de aço inoxidável laminado de aço inoxidável são igualmente diferentes. Especialmente quando a espessura da tira de aço inoxidável é pequena, é extremamente importante procurar seu desempenho detalhado da trabalho a frio. Analisando a influência de processos de rolamento e de recozimento em suas propriedades e microestrutura, e estudar a influência de parâmetros de processo da produção em suas microestrutura e propriedades, os dados experimentais podem ser fornecidos para a otimização de produção e a melhoria no local do desempenho.

Resistência de corrosão
No caso do tratamento térmico e da soldadura gerais, não haverá nenhuma precipitação do carboneto, eliminando o risco de corrosão intergranular após o tratamento térmico e a solda gerais. Devido ao índice alto do cromo-níquel-molibdênio e à adição do cobre, 904I pode ser passivated mesmo em reduzir ambientes tais como sulfúrico e ácidos fórmicos. Do níquel do índice os resultados altos igualmente em uma taxa de corrosão mais baixa no estado ativo. No ácido sulfúrico puro na escala de concentração de 0~98%, a temperatura de funcionamento de 904I pode ser tão alta quanto 40 graus Célsio. No ácido fosfórico puro na escala de concentração de 0~85%, sua resistência de corrosão é muito boa. No ácido fosfórico industrial produzido pelo processo molhado, as impurezas têm um efeito forte na resistência de corrosão. De todos os vários ácidos fosfóricos, 904L é mais resistente à corrosão do que de aço inoxidável ordinário. No ácido nítrico de oxidação forte, 904L tem uma mais baixa resistência de corrosão do que as categorias de aço altamente ligadas que não contêm o molibdênio. No ácido clorídrico, o uso de 904L é limitado para abaixar concentrações de 1-2%. nesta escala de concentração. A resistência de corrosão de 904L é melhor do que aquela de aço inoxidável convencional. o aço 904L tem a resistência alta à corrosão de picada. Sua resistência à corrosão de fenda em soluções do cloreto é igualmente muito boa. O índice alto do níquel de 904L reduz a taxa de corrosão nos poços e nas fendas. Os aços inoxidáveis austeníticos ordinários podem ser susceptíveis à corrosão de esforço em um ambiente cloreto-rico em temperaturas acima de 60°C, e esta sensibilização pode ser reduzida aumentando o índice do níquel do de aço inoxidável. Devido ao índice alto do níquel, 904L é altamente resistente à corrosão de esforço rachar-se em soluções do cloreto, em soluções concentradas do hidróxido e em ambientes ricos do sulfureto de hidrogênio.

A flange é as peças que conecta duas extremidades de tubulação, conexão da flange é definida pela flange, gaxeta e o parafuso três é conectado como um grupo de estrutura de selagem combinada da conexão destacável. A gaxeta é adicionada entre as duas flanges e prendida então pelos parafusos. A flange diferente da pressão, espessura é diferente, e os parafusos que se usam são diferentes, quando a bomba e a válvula conectam com a tubulação, as peças do equipamento são feitos igualmente da forma correspondente da flange, igualmente sabido como a conexão da flange, as peças geralmente closured da conexão aparafusada são sabidas igualmente como flanges, tais como a conexão da tubulação da ventilação, este tipo das peças pode ser chamado da “tipo parte flange”, mas esta conexão é somente peça de um dispositivo, tal como a conexão entre a flange e bomba de água, não é inapposite chamar a bomba de água como o tipo peças da flange, mas válvula pequena relativa, ele pode ser chamado como o tipo peças da flange .

1. De acordo com o material, pode ser dividido na liga do aço carbono, de aço moldado, de aço de liga, de aço inoxidável, de cobre, e de alumínio. 2. de acordo com o método de produção, pode ser dividido em flanges forjadas, flanges do molde, flanges soldadas, etc. 3. de acordo com o padrão de fabricação, ele pode ser dividido no padrão nacional (GB) (ministério do padrão do setor químico, padrão do petróleo, padrão de Electric Power), o padrão americano (ASTM), padrão alemão (RUÍDO), o padrão japonês (JB), etc. o sistema padrão nacional do meu país para a pressão nominal do GB 1 das flanges da tubulação de aço das flanges: 0.25Mpa-42.0Mpa série 1: PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25 .0, (série principal) série PN42 2: PN0.25, PN0.6, PN2.5, estrutura da flange PN4.0 2.: a, flange de solda lisa PL; b, pescoço de solda liso da correia ASSIM; c, flange WN da soldadura de extremidade; d, interruptor de solda da flange do soquete; e, flange fraca PJ/SE f, tubulação integral SE; g, Th rosqueado da flange; h, tampa BL da flange, alinhando a tampa BL da flange. 3. tipo da superfície de selagem da flange: a superfície plana FF, levantou o RF de superfície, FM de superfície côncavo, o MF de superfície convexo, a língua e a superfície TG do sulco, conexões de tubulação de superfície do aço carbono da conexão RJ do anel sobre 2.5Mpa. A superfície de selagem da flange de solda lisa pode ser feita em três tipos: tipo liso, tipo côncavo-convexo e tipo do língua-e-sulco. A aplicação da flange de solda lisa lisa é a maior, e é usada na maior parte no caso das condições médias moderados, tais como o ar comprimido unpurified de baixa pressão e a água de circulação de baixa pressão. Sua vantagem é que o preço é relativamente barato. Flange de aço da soldadura de extremidade: É usada para a soldadura de extremidade da flange e da tubulação. Tem a estrutura razoável, de grande resistência e a rigidez, pode suportar a flutuação de alta temperatura e de alta pressão, repetida da dobra e da temperatura, e tem o desempenho de selagem seguro. A flange da soldadura de extremidade com uma pressão nominal de 0.25-2.5Mpa adota uma superfície de selagem côncavo-convexa. Flange de solda do soquete: de uso geral nos encanamentos com PN≤10.0Mpa, DN≤40; Flange do looper da soldadura de extremidade. É usada frequentemente no caso onde a temperatura e a pressão médias não são altas e o meio é mais corrosivo. Quando o meio é mais corrosivo, a parte da flange que contacta o meio (junção curto flangeando) está feita de materiais resistentes à corrosão de primeira qualidade tais como de aço inoxidável, e a parte externa está apertada por anéis da flange de materiais de baixo grau tais como o aço carbono. A fim conseguir a selagem; Flange integral: a flange é integrada frequentemente com equipamento, tubulações, válvulas, etc. Este tipo é de uso geral no equipamento e nas válvulas.

As flanges são usadas geralmente nas construções, o petróleo, indústria química, poder, construção de navio, fatura de papel, metalurgia, fonte de água e trabalho de água de esgoto, luz e indústria pesada, encanamento e etc. elétrico.
