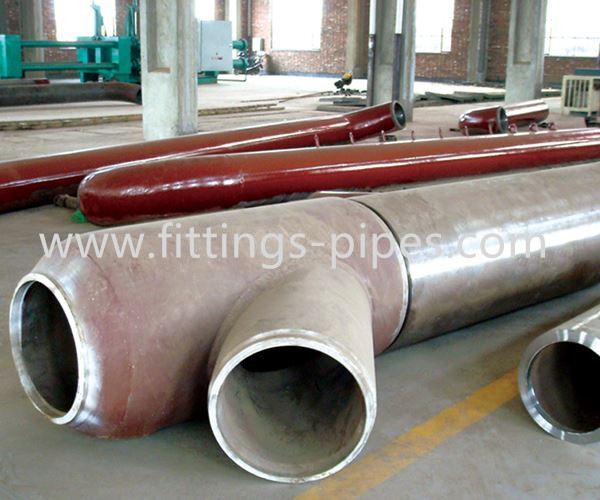

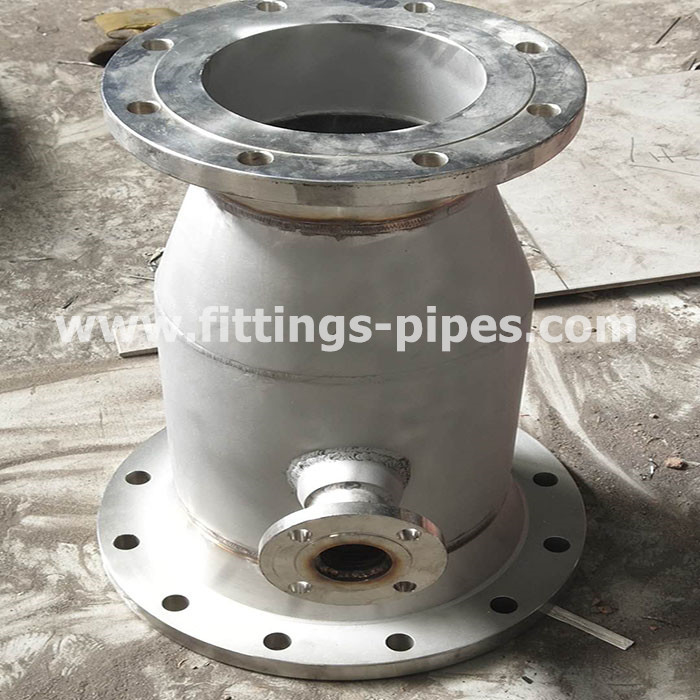

O ODM pré-fabricou os carretéis da tubulação, SS conduz a fabricação para a construção do poder

Descrição de produto

A tubulação pré-fabricada personalizou os encaixes liga a tubulação de aço inoxidável de aço pré-fabricou a fabricação para o poder

Quatro encanamentos principais no encanamento da fábrica do central elétrica, quatro encanamentos principais

É um fabricante profissional de quatro encanamentos principais em centrais elétricas térmicos. A empresa é uma unidade de apoio da fonte de encaixes de alta pressão de tubulações de aço de liga da liga e de tubulação da liga. Igualmente empreende o trabalho de apoio, e empreende a fabricação de cotovelos de alta pressão importados da liga, de encaixes de tubulação da liga, e de serviços de dobra da tubulação da liga. É um armazenamento, uma operação e um processamento de integração complexos. Reserva 20.000 toneladas de armazém da tubulação e de armazenamento da tubulação de aço. Nossa empresa tem direitos independentes da importação e da exportação, e o mercado expandiu a Japão, a Alemanha, a Itália, a Espanha, ao Estados Unidos, ao Suíça, ao Polônia, à Argentina, a Coreia do Sul e a outros países.

Detalhes detalhados dos quatro encanamentos principais no central elétrica:

1. Seleção material do encanamento principal do vapor

A reunião da normalização do encanamento da central elétrica e dos encaixes dos departamentos relevantes do ministério de Electric Power propôs as especificações dos encanamentos principais do vapor e da água da central elétrica. Entre eles, o supervisor do sistema principal do vapor da unidade 300MW recomendou o uso das tubulações da liga A335P22. Desde então, a maioria dos projetos domésticos da unidade 300Mw foram selecionados em conformidade, e os fabricantes relevantes igualmente desenvolveram os encaixes de tubulação de harmonização de acordo com a especificação da tubulação da liga A335P22. 300MW as unidades que foram postas na operação, tal como do encanamento principal do vapor do central elétrica do central elétrica e do Fengcheng de Jinggangshan Huaneng o encanamento e da seção quente do vapor do reaquecimento, todos os tubos da liga do uso A335P22. A tubulação da liga A335P91 é um aço 9Cr1Mo resistente ao calor martensitic de grande resistência melhorado. Porque a tubulação de aço da liga P91 tem as características da força de alta temperatura, da resistência de oxidação alta e da resistência de corrosão de alta temperatura do vapor, foi amplamente utilizada no equipamento da central elétrica em Grâ Bretanha, o Estados Unidos, em Alemanha e em outros países nos anos 80. Desde os anos 90, meu país usou gradualmente A335P91 como o material para o encanamento principal do vapor e o encanamento da seção quente do vapor do reaquecimento da central elétrica.

A força do aço P91 é mais alta do que aquela de P22, e suas diminuições da força menos com o aumento da temperatura. Em 20℃, a resistência à tração do T da liga P91 é 41,6% mais altos do que aquele do T da liga P22; em 538℃, o esforço permissível do aço P91 mas é 83,3% mais altos do que o aço P22. É precisamente porque o aço P91 tem um esforço permissível muito mais alto do que o aço P22 na alta temperatura. Isto fizer a espessura de parede muito mais fina do que aquela do aço P22 quando usado como a tubulação de vapor principal. Esta é a razão principal pela qual o aço P91 é cada vez mais amplamente utilizado em grandes unidades. Uma comparação preliminar entre os encaixes de tubulação da liga P91 e os encaixes de tubulação da liga P22 usados na tubulação de vapor principal. Quando a tubulação de vapor principal é feita do material P22, a especificação principal da tubulação é Φ368×82, e a especificação da tubulação do ramo é Φ273×62.23; ao usar o material P91, a especificação principal da tubulação é Φ368.3×40, e a especificação da tubulação do ramo é Φ273×30. A comparação mostra que a espessura de parede da tubulação principal está reduzida por 42mm, e a taxa da redução é 51,2%; a espessura de parede da tubulação do ramo é reduzida por 32.23mm, e a taxa da redução é 51,8%. O peso total das tubulações da liga é reduzido extremamente, e a relação de peso total das tubulações é P91/P22=1/2.18.

Presentemente, com a flutuação de preço de mercado, a relação do preço do peso de unidade da tubulação P91/P22 da liga é aproximadamente 1,4 a 1,95. Desde que o perca de peso total da tubulação excede a influência do aumento de preços, é econômico usar P91 para a tubulação de vapor principal. Além, devido à espessura de parede fina do encanamento, da pressão e do momento do encanamento à relação do equipamento pode ser reduzido. Ao mesmo tempo, devido à redução do peso do encanamento, da carga do apoio e do gancho é reduzido correspondentemente. Não somente o custo do apoio e do gancho salvar, mas igualmente o custo correspondente da instalação do encanamento e o custo de construção civil salvar.

2. Seleção material da tubulação para o encanamento da seção quente do vapor do reaquecimento

As tubulações na seção quente de reaquecimento são grande diâmetro fino-muraram as tubulações. Se P91 ligam as tubulações de aço estão usadas, a espessura de parede já mais fina serão mais finas. Porque a parede calculada da tubulação é demasiado fina, do ponto de vista da segurança, o valor real da espessura de parede é muito maior do que o valor calculado. Desta maneira, comparado com o P22, o uso da tubulação da liga P91 é menos econômico. Quando a tubulação da liga P22 é usada na seção quente de reaquecimento, a especificação principal da tubulação é Φ635×31, e a especificação da tubulação do ramo é Φ508×24.8; quando o material P91 é usado, a especificação principal da tubulação é Φ727.96×21.03, e a especificação da tubulação do ramo é Φ632.97×17.98. , a espessura de parede do encanamento principal foi reduzida por 10mm, a espessura de parede do encanamento do ramo foi reduzida por 6.8mm, o peso total do encanamento não mudou muito, e a relação de peso total P91/P22=1/1.39 do encanamento é muito maior do que a relação do preço, assim que ainda recomenda-se usar a tubulação P22.

3. Seleção material da tubulação para a seção fria do vapor do reaquecimento

De acordo com a reunião da normalização dos encaixes de tubulação da central elétrica dos departamentos relevantes do ministério anterior de Electric Power, de acordo com a experiência no uso das unidades 300MW, a tubulação A672B70CL32 de aço soldada electrofusion deve ser usada em vez da tubulação de aço sem emenda de A106B na seção fria do vapor reaquecido, que pode igualmente cumprir as exigências técnicas. A tubulação principal da seção fria adota o aço da emenda A672B70CL32 em vez da tubulação de aço sem emenda de A106B. A emenda soldou a tubulação de aço é muito mais barata do que a tubulação de aço sem emenda de A106B, que é aproximadamente 1/3 da tubulação de aço sem emenda. O desvio da espessura de parede da tubulação de aço soldada emenda é menor do que aquele da tubulação de aço sem emenda, e sua qualidade é não menos do que aquela da tubulação de aço sem emenda.

4. Seleção das tubulações de fonte de alta pressão da água

O encanamento de alta pressão da fonte de água usa geralmente a tubulaçãoⅢ de St4518/, que é aperfeiçoada a 15NiCuMoNb5 neste projeto. A especificação principal da tubulação é mudada de Φ406.4×50 a Φ355.6×25, e a especificação da tubulação do ramo é mudada de Φ298.6×36 a Φ244.5×20.15NiCuMoNb5 o módulo elástico e o coeficiente linear da expansão de St4518/III é muito similar, mas o esforço permissível de 15NiCuMoNb5 é muito maior do que aquele de St4518/III. Consequentemente, quando 15NiCuMoNb5 é usado no encanamento de alta pressão da fonte de água, a espessura de parede do encanamento pode ser reduzida por 50%. O consumo material do gancho pode extremamente ser salvar, a economia é mais razoável, e o custo do projeto pode eficazmente ser reduzido. Consequentemente, o cotovelo da liga 15NiCuMoNb5, cotovelo da liga WB36, redutor do T da liga WB36, da liga WB36, e o T da liga 15NiCuMoNb5 é usado para as tubulações de fonte de alta pressão da água.

Nossa empresa fornece todos os tipos das tubulações, as tubulações, os encaixes de tubulação e a fábrica processando as preparações exigidas para projetos da infraestrutura do central elétrica (incluindo a reconstrução e a expansão), a saber tubulações de vapor principais, encaixes de tubulação da liga, tubulações de vapor do reaquecimento, encaixes de tubulação da liga (seção quente, seção fria), alta temperatura principal e tubulações de aço sem emenda de alta pressão para os encanamentos da fonte de água, encaixes de tubulação, sistemas do desvio, etc. A empresa formulou um sistema de gerenciamento da qualidade restrito, e a fonte de vários materiais do encanamento executa restritamente os padrões internacionais e domésticos relevantes baseados no asme americano, série do astm, série alemão do ruído, série europeia do en e série internacional do gb, e todos os documentos do produto. Informação completa. Materiais principais do tubo de fornalha: ST45.8/iii, 20G, A106b, 15CrMoG, 12Cr1MoVG, 10CrMo910, 12Cr2MoWWTib, T91, T92, Tp304H, Tp347H, super304h, T23, T24, etc. Os materiais principais dos quatro encanamentos principais para a infraestrutura: A335P92, A335P91, A335P22, A335P11, A672B70CL32, A691Gr2-1/4CrCL22, A106b, 15NiCuMoNb5 (WB36), etc.
