Informação detalhada
Descrição de produto

Informação detalhada
Number modelo::	1/2” - 36"	Certificação::	ISO TUV
Quantidade::	1 unidade	Detalhes de empacotamento::	Não fumigue ou fumigue a madeira compensada/a pálete ou caixa de madeira
GRAU::	45° 90° 180°	Padrão::	ASTM B16.9, RUÍDO DE JIS G3458 JIS G3462 17175 EN10253
Destacar:	Cotovelo galvanizado sem emenda da tubulação do TUV , O ISO sem emenda galvanizou o cotovelo da tubulação , Cotovelo da tubulação sem emenda do TUV 45Degree

Descrição de produto

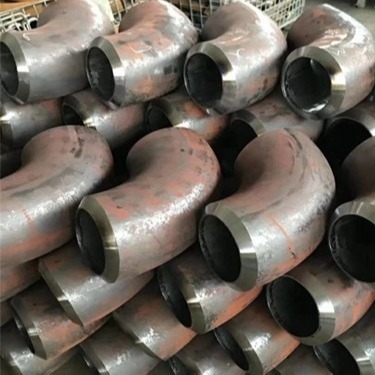

Preto de carbono sem emenda do cotovelo da tubulação de aço de Astm A234 Wpb do cotovelo da tubulação de aço galvanizado

ASTM A234 WPB é uma categoria comum para o cotovelo longo do raio de 90 graus, que é um do exigido altamente. Eles disponíveis em um grandes tamanho e escala da espessura. Têm um bom desempenho e bastam a maioria de necessidades industriais do encanamento.

Quantos tipos de cotovelo da tubulação de aço?

De acordo com a forma, há reto e reduzindo o cotovelo.

Segundo o ângulo, há normalmente cotovelo de 45 graus, de 90 graus e de 180 graus.

Como baseado no raio, há o raio longo (1.5D) e cotovelo curto do raio (1D).

Para a conexão, eles possa dividido no cotovelo da solda do soquete, no cotovelo da solda de extremidade e no cotovelo rosqueado.

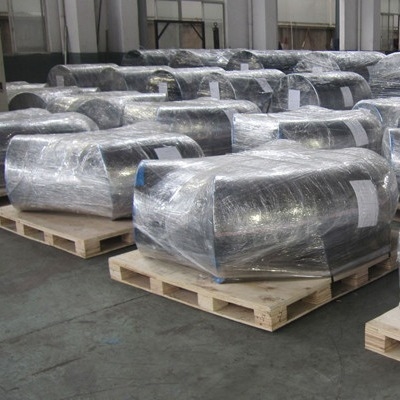

Pacote do cotovelo de 90 graus

Nós marcamos todos os encaixes Buttweld do aço carbono com nome, categoria, calor espessura não, do tamanho, do padrão e da programação. Após feito do sopro, da pintura e de uma marcação 90 do cotovelo do grau ASTM A234 WPB, nossos trabalhadores envolveram-nos com espuma plástica e embalaram-nos em casos ou em páletes de madeira.

As etiquetas claras são etiquetadas no fora do pacote para a identificação fácil da quantidade e identificação do produto grande é tomado durante a operação e o transporte.

Dimensões do cotovelo do aço carbono

Dimensões do aço carbono cotovelo de 90 graus & cotovelo de 45 graus

NPS	O.D. D	90° Rad longo Centro a terminar	45° Rad longo Centro a terminar B	90° 3D Centro a terminar	45° 3D Centro a terminar B
1/2	21,3	38	16
3/4	26,7	38	19	57	24
1	33,4	38	22	76	31
1.1/4	42,2	48	25	95	39
1.1/2	48,3	57	29	114	47
2	60,3	76	35	152	63
2.1/2	73	95	44	190	79
3	88,9	114	51	229	95
3.1/2	101,6	133	57	267	111
4	114,3	152	64	305	127
5	141,3	190	79	381	157
6	168,3	229	95	457	189
8	219,1	305	127	610	252
10	273	381	159	762	316
12	323,8	457	190	914	378
14	355,6	533	222	1067	441
16	406,4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

O aço carbono cotovelo de 45 graus & o aço carbono dimensões do cotovelo de 90 graus estão nos milímetros salvo indicação contrária. Espessura de parede (t) deve ser especificado pelo cliente.

TOLERÂNCIAS DIMENSIONAIS DE COTOVELOS da SOLDA de EXTREMIDADE - 45° E 90° - LR E 3D - ASME B16.9

Tamanho nominal da tubulação	1/2 a 2.1/2	3 a 3.1/2	4	5 a 8
Diâmetro externo em (d) chanfrado	+ 1,6 - 0,8	1,6	1,6	+ 2,4 - 1,6
Dentro do diâmetro na extremidade	0,8	1,6	1,6	1,6
Centro para terminar LR (A/B)	2	2	2	2
Centro para terminar 3D (A/B)	3	3	3	3
Tamanho nominal da tubulação	10 a 18	20 a 24	26 a 30	32 a 48
Diâmetro externo em (d) chanfrado	+ 4 - 3,2	+ 6,4 - 4,8	+ 6,4 - 4,8	+ 6,4 - 4,8
Dentro do diâmetro na extremidade	3,2	4,8	+ 6,4 - 4,8	+ 6,4 - 4,8
Centro para terminar LR (A/B)	2	2	3	5
Centro para terminar 3D (A/B)	3	3	6	6
Espessura de parede (t)	Não menos de 87,5% da espessura de parede nominal

Dimensões do cotovelo de ASTM A234 WPB

Padrão: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510

Diâmetro: DN20 a DN1500/3/4" a 60"

Programação: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS

Raio: Raio curto (SÊNIOR) e raio longo (LR)

Tipo: Sem emenda e soldado

Superfície: Primeira demão preta, galvanizada

Cotovelo galvanizado sem emenda da tubulação certificação de um ISO TUV de 45 graus 0

Cotovelo galvanizado sem emenda da tubulação certificação de um ISO TUV de 45 graus 2

Cotovelo galvanizado sem emenda da tubulação certificação de um ISO TUV de 45 graus 3

Cotovelo galvanizado sem emenda da tubulação certificação de um ISO TUV de 45 graus 4

Cotovelo galvanizado sem emenda da tubulação certificação de um ISO TUV de 45 graus 5

Cotovelo galvanizado sem emenda da tubulação certificação de um ISO TUV de 45 graus 6

Cotovelo galvanizado sem emenda da tubulação certificação de um ISO TUV de 45 graus 7
