Informação detalhada
Descrição de produto

Informação detalhada
Tamanho::	Tamanho personalizado, 1/2 " ~48"	Certificação::	CE DO ABS DO CE DE ASME DNV BV API
Quantidade::	1 unidade	Detalhes de empacotamento::	Não fumigue ou fumigue a madeira compensada/a pálete ou caixa de madeira
Grau::	45D ou personalizado	Aplicação::	encanamento, óleo, gás/óleo/água
Destacar:	CE do cotovelo da tubulação de aço do preto 45Degree , Cotovelo preto da tubulação de aço do CE , hongcheng preto do cotovelo da tubulação de 45 graus

Descrição de produto

Aço carbono 45 cotovelo da tubulação de aço do preto do Dn 800 Sch STD LR A234 Wpb dos encaixes de cotovelo da tubulação do Ce do grau

No sistema de encanamento, o cotovelo é um encaixe de tubulação que mude o sentido do encanamento.

De acordo com o ângulo, há 45 ° e 90 o ° três do ° 180 o mais de uso geral, além, de acordo com as necessidades do projeto, igualmente inclui o ° 60 e outros cotovelos anormais do ângulo.

Os materiais do cotovelo são de aço inoxidável, aço de liga, aço carbono, metais não-ferrosos e assim por diante.

Espaço de aplicação:

Devido a seu bom desempenho detalhado, o cotovelo é amplamente utilizado na engenharia química, a construção, a drenagem, o petróleo, a luz e indústria clara, aquecimento de água, proteção contra incêndios, energia elétrica, espaço aéreo, construção naval e outros projetos básicos.

Descrição	Cotovelo da LR do aço carbono
Padrão	ASTM B16.9, RUÍDO DE JIS G3458 JIS G3462 17175 EN10253
Material	A234 WP5/P9/P11/P12/P22/P91 A860 WPHY 52/60/65 A403 WP304/304L/316/316L/321 13CrMo44 10CrMo910 12CrMo195 Cr5Mo 15CrMo 12Cr2Mo
Tamanho	Diâmetro externo: espessura de parede de 6-2400mm: comprimento de 1.0-200mm: 1-12m
Superfície	Moinho, revestido pintado, antiferrugem, etc.
Aplicação	A tubulação da caldeira, produto químico fertiliza a tubulação, tubulação do óleo/gás, tubulação fluida, tubulação de broca, Tubulação hidráulica, tubulação da estrutura, etc.

NPS	O.D. D	90° Rad longo Centro a terminar	45° Rad longo Centro a terminar B	90° 3D Centro a terminar	45° 3D Centro a terminar B
1/2	21,3	38	16
3/4	26,7	38	19	57	24
1	33,4	38	22	76	31
1.1/4	42,2	48	25	95	39
1.1/2	48,3	57	29	114	47
2	60,3	76	35	152	63
2.1/2	73	95	44	190	79
3	88,9	114	51	229	95
3.1/2	101,6	133	57	267	111
4	114,3	152	64	305	127
5	141,3	190	79	381	157
6	168,3	229	95	457	189
8	219,1	305	127	610	252
10	273	381	159	762	316
12	323,8	457	190	914	378
14	355,6	533	222	1067	441
16	406,4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

O aço carbono cotovelo de 45 graus & o aço carbono dimensões do cotovelo de 90 graus estão nos milímetros salvo indicação contrária. Espessura de parede (t) deve ser especificado pelo cliente.

TOLERÂNCIAS DIMENSIONAIS DE COTOVELOS da SOLDA de EXTREMIDADE - 45° E 90° - LR E 3D - ASME B16.9

Tamanho nominal da tubulação	1/2 a 2.1/2	3 a 3.1/2	4	5 a 8
Diâmetro externo em (d) chanfrado	+ 1,6 - 0,8	1,6	1,6	+ 2,4 - 1,6
Dentro do diâmetro na extremidade	0,8	1,6	1,6	1,6
Centro para terminar LR (A/B)	2	2	2	2
Centro para terminar 3D (A/B)	3	3	3	3
Tamanho nominal da tubulação	10 a 18	20 a 24	26 a 30	32 a 48
Diâmetro externo em (d) chanfrado	+ 4 - 3,2	+ 6,4 - 4,8	+ 6,4 - 4,8	+ 6,4 - 4,8
Dentro do diâmetro na extremidade	3,2	4,8	+ 6,4 - 4,8	+ 6,4 - 4,8
Centro para terminar LR (A/B)	2	2	3	5
Centro para terminar 3D (A/B)	3	3	6	6
Espessura de parede (t)	Não menos de 87,5% da espessura de parede nominal

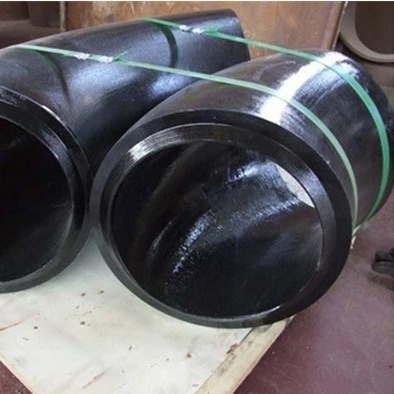

Cotovelo da tubulação de aço de um preto de 45 graus para a certificação do CE do encanamento 2

Dimensões do cotovelo de ASTM A234 WPB

Padrão: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510

Diâmetro: DN20 a DN1500/3/4" a 60"

Programação: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS

Raio: Raio curto (SÊNIOR) e raio longo (LR)

Tipo: Sem emenda e soldado

Superfície: Primeira demão preta, galvanizada

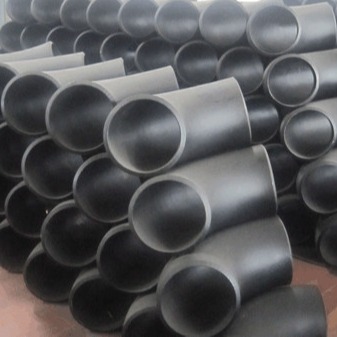

Cotovelo da tubulação de aço de um preto de 45 graus para a certificação do CE do encanamento 3

Cotovelo da tubulação de aço de um preto de 45 graus para a certificação do CE do encanamento 4

Cotovelo da tubulação de aço de um preto de 45 graus para a certificação do CE do encanamento 5

Cotovelo da tubulação de aço de um preto de 45 graus para a certificação do CE do encanamento 6

Cotovelo da tubulação de aço de um preto de 45 graus para a certificação do CE do encanamento 7

etiqueta:

Detalhes do produto:
Lugar de origem:	China
Marca:	hongcheng
Certificação:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
Número do modelo:	1/2” a 24"
Condições de Pagamento e Envio:
Quantidade de ordem mínima:	1pc
Preço:	consult
Detalhes da embalagem:	Caixas ou páletes da madeira compensada
Tempo de entrega:	7-15 dias do trabalho
Termos de pagamento:	L/C, D/P, T/T
Habilidade da fonte:	2 milhão toneladas/ano

Cotovelo da tubulação de aço de um preto de 45 graus para a certificação do CE do encanamento

CE do cotovelo da tubulação de aço do preto 45Degree

Cotovelo preto da tubulação de aço do CE

hongcheng preto do cotovelo da tubulação de 45 graus
