Informação detalhada
Descrição de produto

Informação detalhada
Certificação::	ASME, ANSI, RUÍDO, JIS, BS, KS	Material::	Liga
Capacidade da fonte::	5000 toneladas/mês	Espessura de parede:	Sch5-Sch160 XXS, STD, XS, SGP
Ângulo:	45° 90 ° 180°, etc.	Material::	de aço inoxidável
Destacar:	cotovelo da tubulação de aço de a335 p11 , cotovelo sem emenda da tubulação de aço da LR , cotovelo da tubulação sem emenda de a335 p22

Descrição de produto

A335 P11 P22 Sch40 encaixe de cotovelo sem emenda da tubulação de aço da LR de 90 graus

REDUTOR SEM EMENDA DA TUBULAÇÃO DE AÇO DO GRAU SCH40 DOS ENCAIXES 90 DA SOLDA DE EXTREMIDADE DO REDUTOR ASTM B366 WPNCMC DE ASME SB366 WPNCMC
QUE É ENCAIXES DA CATEGORIA WPNCMC DE ASTM B366?
OS ENCAIXES da CATEGORIA WPNCMC de ASTM B366 são um tipo de um encaixe de tubulação weldable que permita uma mudança na direção do fluxo, a ramificar fora ou para reduzir o tamanho da tubulação.
ESPECIFICAÇÃO DA CATEGORIA WPNCMC FITTINGS~ DE ASTM B366

TAMANHO	Encaixes sem emenda da solda de extremidade de ASTM B366 WPNCMC: 1/2” - 10" A CATEGORIA WPNCMC de ASTM B366 soldou os encaixes da solda de extremidade: 1/2” - 48"
DIMENSÕES	ASME/ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10
ESPESSURA	SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS disponível com SR. do NACE 01-75
TIPOS	Encaixe Buttweld da CATEGORIA WPNCMC de ASTM B366 Encaixes sem emenda de ASME SB366-WPNCMC Encaixes de B366 GR WPNCMC ERW ASME SB366-WPNCMC soldou os encaixes B366 WPNCMC fabricou os encaixes de tubulação O chanfro da CATEGORIA WPNCMC de ASTM B366 termina os encaixes de tubulação
OD	DN15-DN1200
CONEXÃO	Soldadura
RAIO DE BEDING	R=1D, 2D, 3D, 5D, 6D, 8D, 10D ou encaixe de tubulação feito sob encomenda de ASME SB366 WPNCMC
ESCALA	½” N.B. a 24" N.B. em Sch 10s, 40s, 80s, 160s, XXS. (DN6~DN100) encaixe Buttweld de ASTM B366-WPNCMC
GRAU DO COTOVELO	Ângulo: 22,5 graus, 30deg, 45 graus, 90 graus, 180 graus, 1.0D, 1.5D, 2.0D, 2.5D, 3D, 4D, 5D, 6D, 7D-40D. Padrão: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, GB, ISO
PROCESSO	Impulso, imprensa, forja, molde, etc.
TESTE	EN 10204/3.1B Certificado das matérias primas Da radiografia relatório 100% de teste Relatório de inspeção do terceiro (carregado)

Cotovelo da tubulação de aço de A335 P11 P22 Sch 40 encaixe sem emenda da LR de 90 graus 0

Parâmetros do produto

NPS	O.D. D	90° Rad Center longo a terminar	45° Rad Center longo para terminar B	Centro de 90° para terminar A	Centro 45° para terminar B



1/2	21,3	38	16
3/4	26,7	38	19	57	24
1	33,4	38	22	76	31
1 ¼	42,2	48	25	95	39
1 ½	48,3	57	29	114	47
2	60,3	76	35	152	63
½ 2	73	95	44	190	79
3	88,9	114	51	229	95
½ 3	101,6	133	57	267	111
4	114,3	152	64	305	127
5	141,3	190	79	381	157
6	168,3	229	95	457	189
8	219,1	305	127	610	252
10	273	381	159	762	316
12	323,8	457	190	914	378
14	355,6	533	222	1067	441
16	406,4	610	254	1219	505

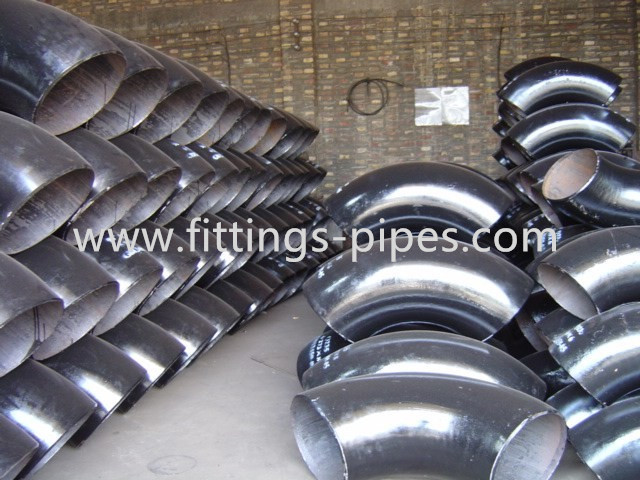

Cotovelo da tubulação de aço de A335 P11 P22 Sch 40 encaixe sem emenda da LR de 90 graus 2
3,1 O MTC É OFERECIDO APÓS A ORDEM COLOCADA E ENVIADA JUNTO COM A CARGA.
DIAMENSION DA CATEGORIA WPNCMC FITTINGS~ DE ASTM B366

Tamanho nominal da tubulação	Todos os encaixes	Todos os encaixes	Todos os encaixes	T dos cotovelos	Curvaturas do retorno 180°	Curvaturas do retorno 180°	Curvaturas do retorno de 180 graus	Redutores	Tampões
NPS	O.D. no chanfro (1), (2)	I.D. na extremidade (1), (3), (4)	Espessura de parede (3)	Dimensão A do Centro-à-fim, B, C, M	Centro-à-centro O	De volta-cara K	Alinhamento das extremidades U	Comprimento total H	Comprimento total E
½ ao ½ 2	0,06 -0,03	0,03	Não menos de 87,5% da espessura nominal	0,06	0,25	0,25	0,03	0,06	0,12
½ 3 a 3	0,06	0,06	Não menos de 87,5% da espessura nominal	0,06	0,25	0,25	0,03	0,06	0,12
4	0,06	0,06	Não menos de 87,5% da espessura nominal	0,06	0,25	0,25	0,03	0,06	0,12
5 a 8	0,09 -0,06	0,06	Não menos de 87,5% da espessura nominal	0,06	0,25	0,25	0,03	0,06	0,25
10 a 18	0,16 -0,12	0,12	Não menos de 87,5% da espessura nominal	0,09	0,38	0,25	0,06	0,09	0,25
20 a 24	0,25 -0,19	0,19	Não menos de 87,5% da espessura nominal	0,09	0,38	0,25	0,06	0,09	0,25
26 a 30	0,25 -0,19	0,19	Não menos de 87,5% da espessura nominal	0,12	…	…	…	0,19	0,38
32 a 48	0,25 -0,19	0,19	Não menos de 87,5% da espessura nominal	0,19	…	…	…	0,19	0,38

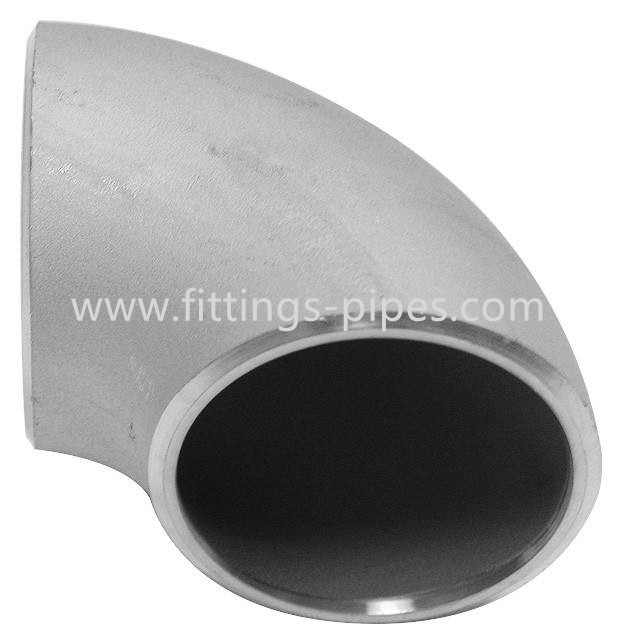

Cotovelo da tubulação de aço de A335 P11 P22 Sch 40 encaixe sem emenda da LR de 90 graus 3

etiqueta:

Detalhes do produto:
Lugar de origem:	CHINA
Marca:	hongcheng
Certificação:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
Número do modelo:	1/2” a 24"
Condições de Pagamento e Envio:
Quantidade de ordem mínima:	10pc
Preço:	consult
Detalhes da embalagem:	Caixas ou páletes da madeira compensada
Tempo de entrega:	7-15 dias do trabalho
Termos de pagamento:	L/C, D/P, T/T
Habilidade da fonte:	2 milhão toneladas/ano
